Errores de instalación y certificación en cableado estructurado que afectan redes Gigabit y PoE

El despliegue de redes empresariales e industriales exige una infraestructura física que soporte altos anchos de banda y el suministro eléctrico simultáneo.

Los enlaces Gigabit Ethernet y los dispositivos alimentados mediante PoE pueden presentar fallas intermitentes, incluso cuando la red parece operativa. Estos problemas pueden originarse en errores de instalación que una validación insuficiente deja sin detectar.

Una instalación deficiente puede afectar el rendimiento y la disponibilidad de sistemas de videovigilancia IP (CCTV), dispositivos conectados a switches PoE y redes de alta densidad, especialmente en aplicaciones donde la continuidad operativa es crítica.

Problemas frecuentes en la certificación de redes

La validación de un enlace de datos va más allá de la continuidad eléctrica. Existen errores de instalación y deficiencias en los componentes que alteran los parámetros de transmisión, entre ellos:

Destrenzado excesivo y diafonía (NEXT)

Mantener el trenzado de los pares de cobre es un requisito técnico. El destrenzado excesivo cerca del conector altera este diseño y puede aumentar la diafonía en el extremo cercano (NEXT).

Cuando esta interferencia supera los niveles admisibles, puede provocar errores de transmisión, pérdida de paquetes y retransmisiones de datos. En consecuencia, el rendimiento efectivo del enlace puede disminuir o pueden producirse interrupciones de la conexión.

Para terminaciones de categorías 5e, 6 y 6A, se contempla un máximo de 13 mm de destrenzado en ausencia de instrucciones específicas del fabricante. Debe conservarse el trenzado lo más cerca posible del punto de terminación y seguir las indicaciones del conector utilizado.

Desequilibrio de resistencia de corriente continua en sistemas PoE

La implementación de la tecnología PoE requiere un reparto adecuado de corriente entre los conductores utilizados para la alimentación. Un error de terminación o el uso de conectores de baja calidad puede generar diferencias excesivas de resistencia entre los hilos de un mismo par.

Este desequilibrio de resistencia en corriente continua (CC) puede provocar saturación en los transformadores de las interfaces Ethernet y distorsionar la señal de datos. En sistemas PoE de cuatro pares, también debe evaluarse el desequilibrio de resistencia entre pares.

Por otra parte, una resistencia excesiva en el cableado o sus conexiones aumenta la caída de tensión y las pérdidas de potencia, lo que puede causar reinicios o interrupciones en los dispositivos alimentados.

Exceso de longitud y atenuación de la señal

En configuraciones convencionales de cableado estructurado, los estándares establecen que la longitud del enlace permanente, más los latiguillos (patch cords), no debe superar los 100 metros en total (hasta 90 metros de enlace permanente).

Exceder este límite de diseño aumenta la atenuación de la señal o pérdida por inserción. Este factor puede impedir el establecimiento de un enlace estable a velocidades Gigabit.

Selección del cableado y calidad de los materiales

Además de los errores de instalación, la elección del medio de transmisión influye en la resistencia de la red frente a interferencias electromagnéticas. Utilizar un cable UTP es habitual en entornos de oficina controlados. Sin embargo, en sectores industriales con ruido eléctrico, las interferencias pueden degradar la señal si el cableado y su instalación no son adecuados para el entorno.

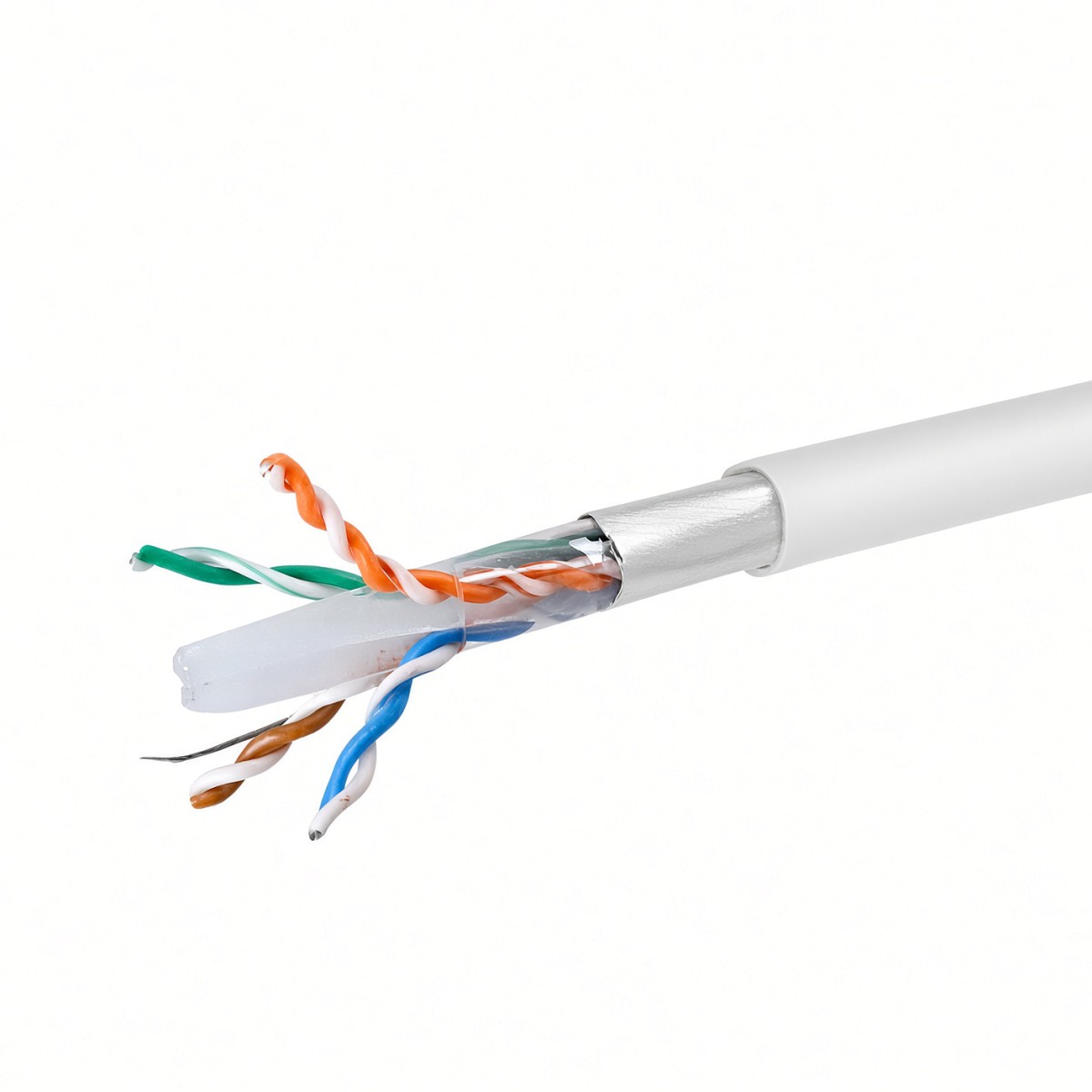

En estos escenarios, emplear un cable F/UTP ayuda a proteger la transmisión gracias a su apantallamiento global de aluminio siempre que se mantenga la continuidad del blindaje y se realice correctamente su conexión al sistema de puesta a tierra.

Otro factor crítico radica en la calidad del material de fabricación. Sustituir los conductores de cobre puro por alternativas económicas, como el aluminio revestido de cobre (CCA), aumenta la resistencia eléctrica para una misma sección del conductor.

Los cables CCA no cumplen los requisitos de conductores de los estándares de cableado estructurado ANSI/TIA-568 e ISO/IEC 11801 y pueden aumentar el riesgo de sobrecalentamiento en despliegues PoE.

Prácticas de prevención y soluciones de medición en campo

Para reducir el riesgo de caídas de red, las certificaciones deben realizarse con certificadores de campo adecuados a la categoría del cableado. Las guías técnicas de fabricantes especializados en medición, como Fluke Networks, indican que certificar únicamente el mapa de pines resulta insuficiente.

Por lo tanto, los instaladores deben validar los parámetros exigidos para la categoría y, en aplicaciones PoE, comprobar también la resistencia de CC y sus desequilibrios, para evaluar la alimentación eléctrica y la transmisión de datos.

En caso de detectar fallas durante la medición, primero debe identificarse su origen. Si el problema está en las terminaciones, corresponde rehacer las conexiones en los jacks o paneles mediante el método indicado por el fabricante. Este procedimiento debe respetar los límites de destrenzado y utilizar componentes compatibles con el cable y la categoría que se desea certificar. Tras la corrección, debe repetirse la prueba de certificación.

Respaldo para proyectos de infraestructura tecnológica

Desarrollar una infraestructura de red estable requiere componentes de calidad que respondan a las exigencias técnicas de cada proyecto y cumplan con las normas internacionales.

En esta línea, la empresa Transworld, con 40 años de trayectoria en Chile, cuenta con un amplio portafolio de productos certificados y el equipamiento que se necesita para proyectos de cableado estructurado, facilitando el acceso a la tecnología de vanguardia de fabricantes reconocidos internacionalmente por su calidad.

Transworld ofrece soluciones integrales para telecomunicaciones, TIC, seguridad de máquinas y energía.
